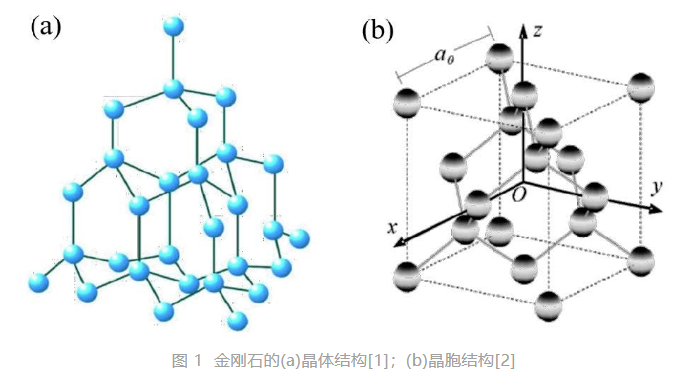

众所周知，金刚石凭借高达2200W/m·K的超高热导率与宽禁带特性，被誉为攻克芯片散热瓶颈的“终极材料”。然而，一个源自材料本征的难题——“翘曲”，却长期将其阻挡在半导体产业化的门槛之外。由于与硅、碳化硅等芯片材料热膨胀系数差异巨大，金刚石在异质衬底上生长后会积聚巨大应力，剥离时很容易产生毫米甚至厘米级的形变。而这微小的翘曲对需要纳米级精度的芯片工艺而言是灾难性的：它将直接导致后续抛光、切割和金属化等工序良率暴跌，并使金刚石无法与芯片实现原子级紧密键合，致使散热性能大打折扣，拉高整体成本。

近年来，国内产学研界围绕应力控制已逐渐形成了三条清晰且互补的技术路径：

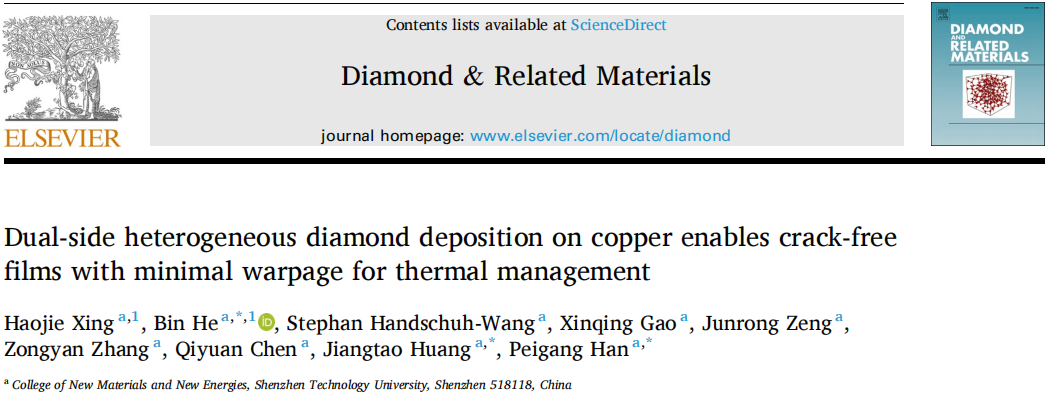

一是以深圳技术大学团队为代表的应力抵消路径，其核心创新在于铜基双面对称沉积技术。

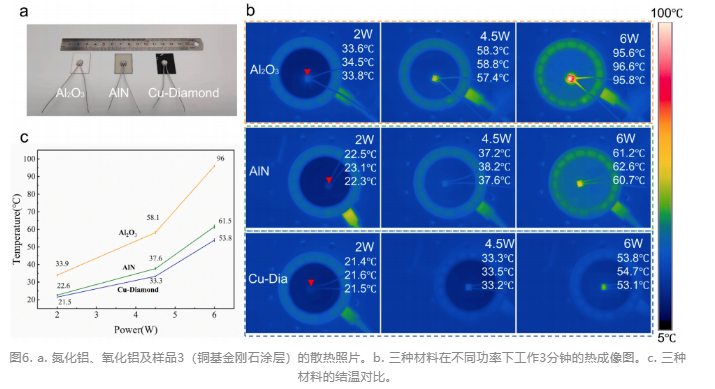

通过在衬底两侧同时生长金刚石，利用对称应力相互抵消，从根本上抑制翘曲。该技术已实现2英寸复合材料热沉的稳定量产，成本显著低于单晶方案，为5G基站、工业激光器等市场提供了高性价比选择。

二是以黄河旋风、国机精工等行业龙头为代表的精密生长与加工路径。他们从CVD生长工艺源头优化，结合超精密后道加工控制翘曲。

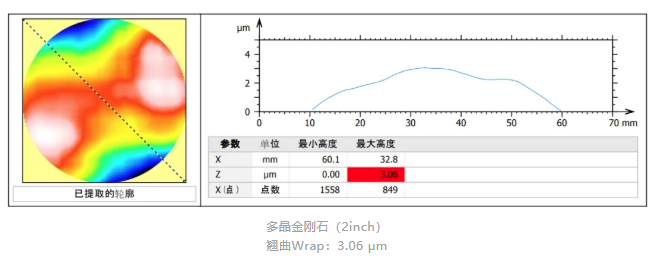

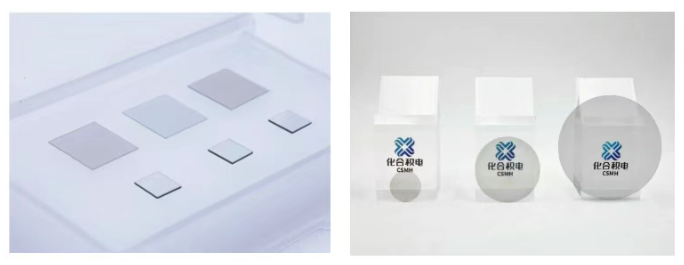

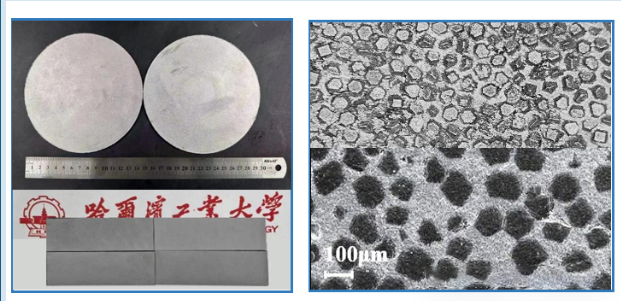

例如，黄河旋风已能量产8英寸多晶金刚石晶圆，而化合积电则在晶圆加工环节将表面粗糙度稳定控制在Ra<1nm，不仅为低应力键合提供了至关重要的界面基础，还直接对标规模化半导体产线需求。

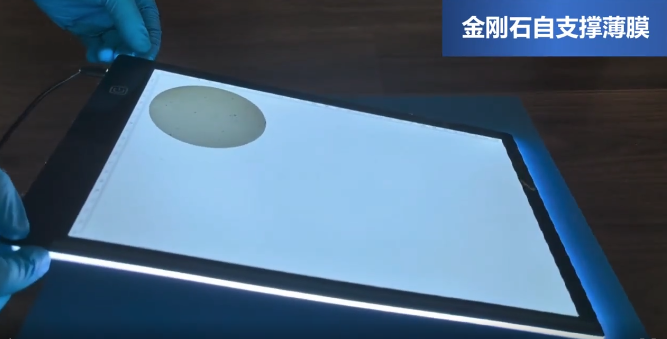

三是以中科院宁波材料所为代表的自支撑薄膜路径。团队通过创新生长工艺，在2025年11月成功制备出4英寸、厚度小于100微米的自支撑金刚石薄膜，其翘曲度可控制在10微米以内。

该技术的关键在于从生长源头抑制应力，使薄膜在剥离后自然保持超高平整度，甚至可“自吸附”于玻璃，极大简化了后处理流程，代表了一条高效、低损伤的产业化方向。

但与国际巨头相比，国产低翘曲金刚石的核心竞争力并非单一技术参数的绝对领先，而在于“基于全产业链的快速工程化与成本控制能力”。

这种系统优势主要体现在三个方面：

一是敏捷的迭代响应。依托国内（尤其是河南）从合成装备、原材料到加工应用的完整产业链闭环，客户需求能迅速传导并验证，研发到送样的周期远短于国际公司。

二是极致的成本控制潜力。企业通过规模化生产（如黄河旋风超3000台压机）、能源优化（如国机精工在新疆利用低价电）及智能化改造，持续压低综合成本。

三是深度协同的客户生态。紧贴全球最大应用市场，与头部芯片厂商开展从材料到封装的联合开发，确保产品方向与市场需求高度契合。

同时，伴随着技术层面的逐步突破，市场担忧的“价格战”并非必然，反而可能呈现出基于技术路径与市场定位的“差异化竞争”格局。

而一张来自领先芯片厂商的验证报告或小批量订单，远比庞大的产能规划更能证明技术的市场可行性和公司的商业化能力。

因此，对于投资者而言当前阶段的决策关键并非简单押注“产能扩张”，更应关注企业是否已跨越“获得头部客户认证”这一里程碑。

而市场需求释放节奏的不确定性，可能略大于技术路线的迭代风险。
