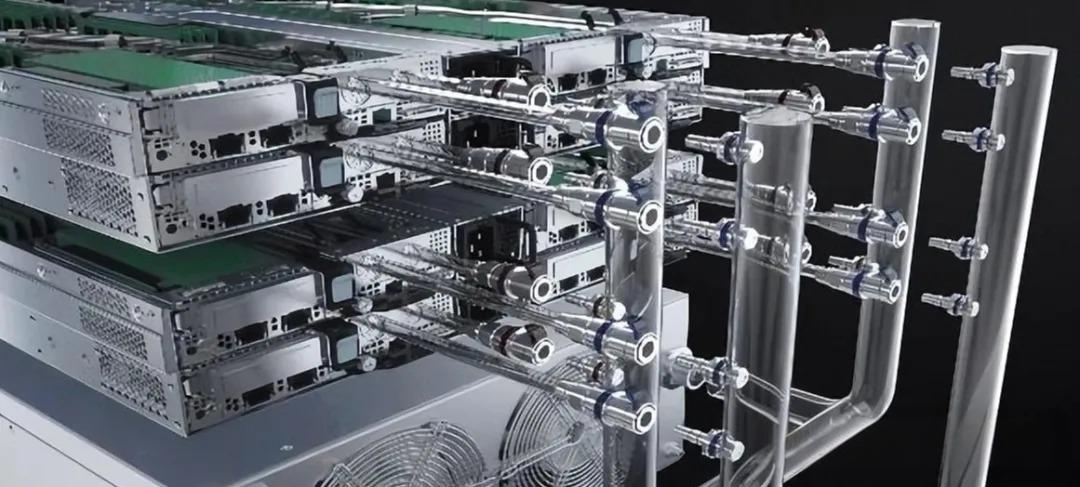

在数据中心液冷系统中，液冷分水器（Manifold）是冷却液的“分配中枢”，它精确地将冷却液引导至每一片液冷板、每一个服务器机柜，或将回水汇集至热交换器。其性能直接决定了整个冷却系统的散热效率、可靠性、能耗水平及长期维护成本。在液冷分水器的诸多质量指标中，内部流道表面的粗糙度和接口的平面度是两个物理层面最为关键的核心参数。

一、核心参数要求

1.1 内部粗糙度

内部粗糙度，指的是液冷分水器内部流道加工后的表面微观不平度。在液冷应用中，其要求比传统液压系统更为严苛。

核心影响：

流阻与泵浦功耗：粗糙的表面会显著增加流体摩擦，导致系统压降升高。为了维持所需的流量，泵浦需要消耗更多电能，直接增加了数据中心的PUE值。

颗粒物滞留与生物膜滋生：冷却液中的微量颗粒物（如焊渣、氧化皮）容易在粗糙表面的“波谷”中沉积，形成堵塞风险。更严重的是，它为微生物（如细菌、藻类）提供了附着点，滋生生物膜。生物膜不仅会加剧流阻，更是点蚀和化学腐蚀的温床，严重污染冷却液。

腐蚀与侵蚀：在高速流动区域，粗糙表面更容易引发局部涡流和空化，加速对金属的侵蚀。同时，更大的表面积也增加了与冷却液发生电化学腐蚀的风险。

系统清洁度与长期稳定性：对于要求数十年稳定运行的数据中心，光滑的表面是保证冷却液化学稳定性、防止结垢和沉积、降低维护频率的关键。

典型要求范围（数据中心液冷）：

一般水冷板/CDU系统：Ra≤0.8µm

高性能服务器直接芯片冷却：Ra≤0.4µm

使用特殊冷却液或超高可靠性场景：Ra≤0.2µm，并强烈推荐进行电化学抛光或电解抛光处理，以形成钝化层并达到镜面效果。

1.2 平面度

平面度描述了液冷分水器与快速接头、盲板、传感器或支管连接表面的宏观平整程度。

核心影响：

密封可靠性，零泄漏：这是液冷系统的生命线。不平整的结合面无法保证密封圈（如O型圈）被均匀压缩，在系统压力脉动、温度循环或振动下，极易发生微泄漏。在数据中心机房内，任何液体泄漏都可能造成灾难性后果。

接触热阻（如适用）：如果分水器与某些需要导热的部件（如温度传感器安装座）连接，不良的平面接触会产生巨大的接触热阻，影响测温准确性。

安装应力：平面度超差会导致紧固时产生不均匀的应力，可能使分水器本体或连接件变形，长期运行下可能导致接头松动或疲劳开裂。

典型要求范围（与密封形式强相关）：

O型圈密封（最常用）：平面度要求通常在0.01mm/100mm以内。对于大口径或高压接口，要求可能提高到0.005mm/100mm。

平面密封（金属对金属）：要求极为苛刻，通常需要≤0.005mm/100mm，并需要极高的表面光洁度。

多个接口共面度：对于同一侧有多个连接口的情况，各接口平面的共面度要求与单个平面度要求同等重要。

二、影响因素与技术实现

2.1 影响粗糙度与平面度的因素

材料：

不锈钢（如304、316L）：耐腐蚀性优异，是液冷系统首选。但其加工硬化倾向较强，对刀具和工艺要求高。

铜合金：导热性好，但硬度较低，易产生材料粘附，影响表面质量。

铝合金：重量轻，成本低，但耐腐蚀性相对较差，通常需要表面处理（如阳极氧化），但阳极氧化层可能影响尺寸和表面特性。

加工工艺：

钻孔/深孔加工：枪钻技术是保证深孔直线度和内壁光滑度的关键。

焊接与钎焊：对于复杂的分水器，焊接内部焊缝的平滑度、焊瘤和飞边的控制至关重要。

去毛刺工艺：交叉孔处的毛刺必须彻底清除，否则将成为颗粒物脱落和流动死区。

应力与变形：机加工残余应力和焊接应力会在后续使用或温度变化时释放，导致分水器变形，影响平面度的长期稳定性。

2.2 关键技术实现方法

保证内部粗糙度：

精密镗孔/铰孔：作为钻孔后的精加工工序，确保孔径和光洁度。

内壁滚压/珩磨：通过冷作塑性变形，显著降低粗糙度（可达Ra≤0.1µm），并提高表面硬度和抗疲劳性能。

电解抛光/电化学抛光：液冷分水器的推荐工艺。它能整体平滑表面，去除微观凸起，形成钝化氧化层，极大提升耐腐蚀性，并彻底消除颗粒物滞留点。

高纯度清洗与钝化：对于不锈钢分水器，加工后必须进行严格的清洗和钝化处理，以恢复其表面铬氧化物保护层。

保证平面度：

高刚性精密铣削：使用高精度CNC机床和修光刃刀具进行端面精铣。

平面磨削：对于要求极高的平面，平面磨削是最稳定可靠的工艺，可轻松达到0.005mm级别的平面度。

应力消除热处理：在粗加工或焊接后，进行去应力退火，是保证尺寸长期稳定的前提。

科学的工装设计：在精加工过程中，使用柔性工装或真空吸盘，避免夹紧力引入变形。

三、验证方法与标准

3.1 粗糙度验证

接触式轮廓仪：精度最高，但对于分水器内部复杂深孔无法直接测量。

便携式粗糙度仪：适用于外部平面和较大孔径的快速检验。

样块对比法：快速、经济，适用于工序间的初步判断，但主观性强。

内窥镜+图像分析：液冷分水器内部检验的核心工具。通过高分辨率工业内窥镜观察内部流道、焊缝和交叉孔，可定性评估表面状况和毛刺情况，并结合软件进行半定量分析。

实验室分析：截取样品或使用复制材料，在实验室通过3D光学轮廓仪或扫描电镜进行精确分析。

相关标准：ISO4287,ISO4288。

3.2 平面度验证

平台+千分表/百分表：车间最常用、最可靠的定量方法。将分水器放在平台上，用表测量整个表面，读数最大差值即为平面度误差。

三坐标测量机（CMM）：最权威的测量方式。通过采点拟合基准平面，结果精确、可追溯，适用于首件检验和工艺验证。

激光平面干涉仪：可快速、非接触地获得整个平面的平整度云图，效率极高，适用于批量生产中的抽检。

相关标准：ISO1101。

3.3 液冷系统特殊检验

清洁度测试：使用颗粒物萃取设备冲洗分水器内部，然后对萃取液进行颗粒计数，确保符合ISO4406或NAS1638等清洁度标准。

气密性/压力测试：在1.5倍工作压力下保压测试，验证所有接口的密封可靠性。

四、工程实践建议

1.设计明确化：图纸上必须清晰标注所有关键流道的粗糙度Ra值和所有接口的平面度及共面度公差。

2.材料与工艺协同选择：首选316L不锈钢配合电解抛光工艺，以实现最佳的耐腐蚀性和清洁度。

3.制定严格的工艺流程：

遵循“下料→粗加工→去应力→半精加工→焊接→去应力→精加工→电解抛光→清洗钝化→装配”的路线。

将去毛刺和内壁抛光作为独立的、强制性的质量控制点。

4.全过程质量控制：

来料检验：核对材质报告。

过程检验：对精加工前的平面度、孔径进行巡检。

最终检验：100%进行平面度（千分表）、内窥镜内部检查、压力测试和清洁度测试。CMM用于首件和定期验证。

5.供应链管理：选择具备液冷产品精密加工经验、拥有洁净装配车间和完善检验能力的供应商，而非普通机加工厂。

总结

在数据中心液冷系统中，液冷分水器已从一个简单的结构件，升级为影响系统能效、可靠性和总拥有成本（TCO）的核心功能部件。其内部的微观粗糙度和接口的宏观平面度，共同构筑了冷却液高效、洁净、无泄漏流动的物理基础。

信息来源：芯片与热管理
