第 4 期无障碍设施之“无障碍厕所”

无障碍厕所包含方便乘坐轮椅人士以及需要人协助的人开启的门、专用的洁具、与洁具配套的安全扶手等。

建设要点

无障碍卫生间

1.公共厕所的无障碍设计包括：女厕所内设置至少一个无障碍厕位，1个无障碍洗手盆：男厕所内设至少1个无障碍厕位，一个无障碍小便器，1个无障碍洗面盆；内设轮椅回转空间；

2.门开启净宽≥800mm.

无障碍厕位

1.无障碍厕位尺寸2.00mx1.50m,不应＜1.80x1.00m;

2. 门宜向外开启，如向内开启，需留有≥1.5m轮椅回转空间、平开门开侧设高900mm横扶把手，内设高900mm关门拉手；

3. 无障碍厕所应设坐便器、洗手盆、多功能台、挂衣钩和呼叫按钮、其面积≥4.00㎡；多功能台长度≥700，宽度≥400mm,高度为600mm;挂衣钩距地≥1.20m,坐便器旁墙上距地400~500mm设呼叫按钮；取纸器在坐便器侧前方，高度400~500mm.

无障碍厕位抓杆

1. 坐便器两侧距地面700mm处设≥700mm固定水平安全抓杆，另一侧设≥1.40垂直安全抓杆，水平安全抓杆选用在水平或垂直方向上旋转抓杆；

2. 小便器下口距地≤400mm，两侧距墙250mm处设高度≥1.20m垂直安全抓杆，距离墙面550mm处设高900水平安全抓杆，与垂直安全抓杆相连；

3.立式洗手盆安全抓杆可落地或悬挑式，水嘴中心距侧墙≥550mm,底部空间≥750mmx650mmx450mm,上访装镜子；

4.安全抓杆应牢固，直径为30~40mm,内侧距墙≥40mm.

图解建设

■ 图解

▲独立公共厕所平面图

▲独立公共厕所详图

▲A型公共厕所平面图

▲A型公共厕所无障碍厕位详图

A型厕位门扇向外开启，净宽≥800，轮椅进入后可旋转360°。设坐便器、无障碍洗手盆、安全抓杆、挂衣钩等设施。

▲B型公共厕所平面图

▲B型公共厕所无障碍厕位详图

B型厕位门扇为推拉门开启后净宽≥800，但厕位宽度小，轮椅进入后不能旋转，只能倒退出来。设坐便器、安全抓杆、多功能台、挂衣钩等。

▲C型公共厕所平面图

▲C型公共厕所无障碍厕位详图

C型厕位设在厕所里侧，厕位宽度小，轮椅只能倒退出来，内设坐便器、安全抓杆、挂衣钩等。

▲D型公共厕所平面图

▲D型公共厕所无障碍厕位详图

D型厕位门扇为推拉门开启后净宽≥800，但厕位宽度小，轮椅进入后可旋转360°。内设坐便器、安全抓杆、多功能台、挂衣钩等。

便器抓杆详解

↓↓↓

便器安全抓杆应安装牢固，直径应为30~40，内侧距墙不应小于40.

无障碍坐便器

↓↓↓

无障碍蹲便器

↓↓↓

在公共厕所中设有安全抓杆的无障碍蹲便器，可方便老年人，及行动不便者行动。

无障碍小便器

↓↓↓

无障碍洗手盆

↓↓↓

▲无障碍立式洗手盆

▲无障碍台式洗手盆

台式无障碍洗手盆可不设安全抓杆，能方便乘轮椅和拐杖者及老年人使用。

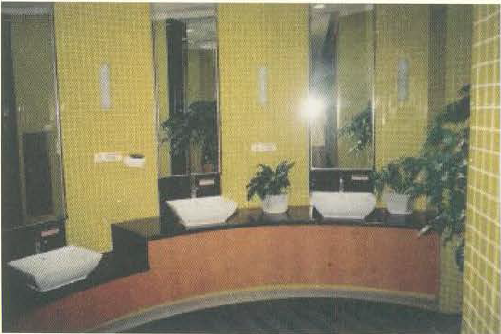

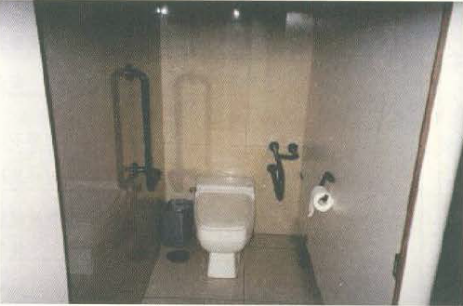

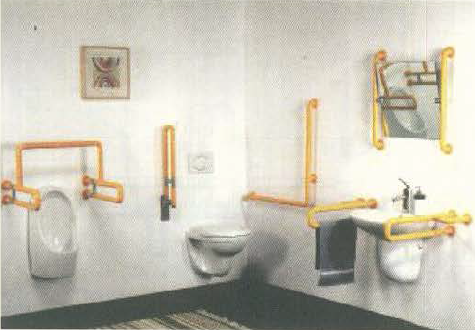

■实例
